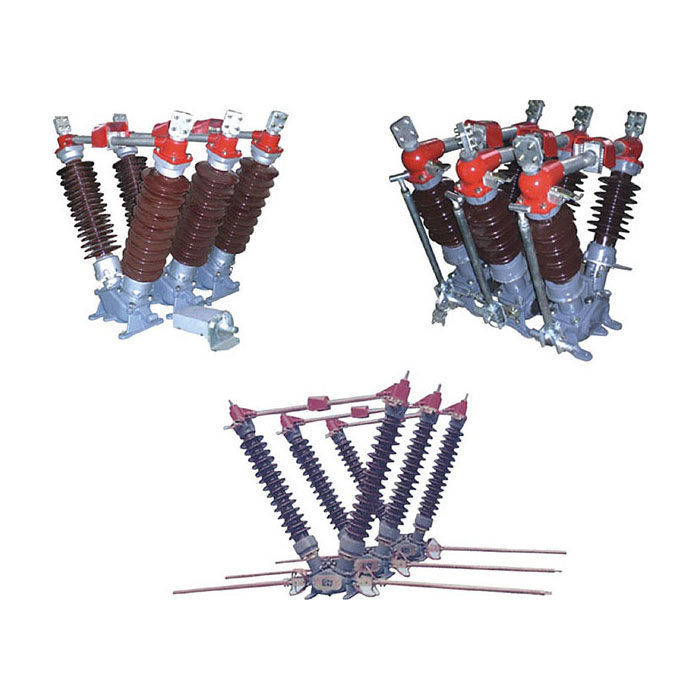

 GW5-35户外高压隔离开关

1、概述
GW5系列户外高压隔离开关(以下简称开关),广泛应用于发电厂、变电站及大型工矿企业,它具有现外形美观、占地面积小、有多种安装形式、操作灵活轻便等特点,深受广大用户的欢迎。随着电力工业的飞速发展,对各类高压电器提出了更高的要求,老式的GW5开关已不能满足需要,我公司针对这一现状,在原型的基础上按现行的国家标准和国际标准,并根据开关在使用中存在的问题,进行了改进设计。
改进后产品的电气和机械性能都有较大的提高,已全面达到国家标准GB1985及其第一号修订和国际状,标准IEC129、IEC694的要求。
2、使用环境
开关用于三相交流50Hz电路,供有电压无负载时分合电路之用,其基本使用条件如下:
海拔高度:一般产品不超过1000m,高原型产品不超过3000m;
环境温度:不低于一40℃,不高于+40℃;
风速:不大于35m/s;
地震烈度:不超过8度;
普通型适用于Ⅱ级污秽地区,防污型适用于Ⅲ级污秽地区;按(GB5582国家标准划分);
3、不适用于下列场所
有燃烧和爆炸危险的场所;
有剧烈震动和冲击的场所;
有严重腐蚀金属和绝缘材料的化学物质场所;
4、基本技术参数
项目
数 值
额定电压(KV)
35
110
接地刀闸
最高工作电压(KV)
40.5
126
额定电流(A)
630
1250
630
1250
630
1250
动稳定电流(峰值KA)
50
80
50
80
50
80
热稳定电流(有效值KA)
20
31.5
20
31.5
20
31.5
动稳定时间(s)
4
5、运行和检查
1、投入运行前的检查
导电的各接触部位应接触良好,紧固件应牢固可靠,各运动部位灵活,开关与母线的连接应可靠。
2、运行
开关必须在线路负荷切断后方可进行操作。带接地闸发的开关,必须在主闸刀完全分闸到位后方可合接地闸刀,反之,必须在接地闸刀完全分闸到位后方可合主闸刀。
3、定期检查
开关每年进行一次综合检查,检查时应注意下列各项:
清除尘污,检修导电接触面并涂上工业凡士林;
检查各零部件,如有损坏,应进行修理或更换;
检查高速主闸刀的三相同步性和接地闸刀合闸的到位情况;
检查各紧固件是否有松动现象;
检查操动机构能否到位并锁定;
检查辅助开关指示是否正确;在各机械运行部位涂上润滑脂;
清除铁锈,外表面全部涂漆。
6、外形及安装尺寸图
开关安装基础推荐采用图1的形式
